回流焊溫度設置辦法和作用回流焊也叫再流焊,是電子產品出現后發展起來的焊接技術,常用于各種表面組裝件的焊接。它的焊料是錫膏,先在電路板焊盤涂適量錫膏,再把芯片組件貼到對應位置,錫膏能粘住組件,接著把電路板放進回流焊設備。下面回流焊設備廠家宏翔智能給大家說說回流焊的溫度設置方法和作用。 回流焊有啥作用

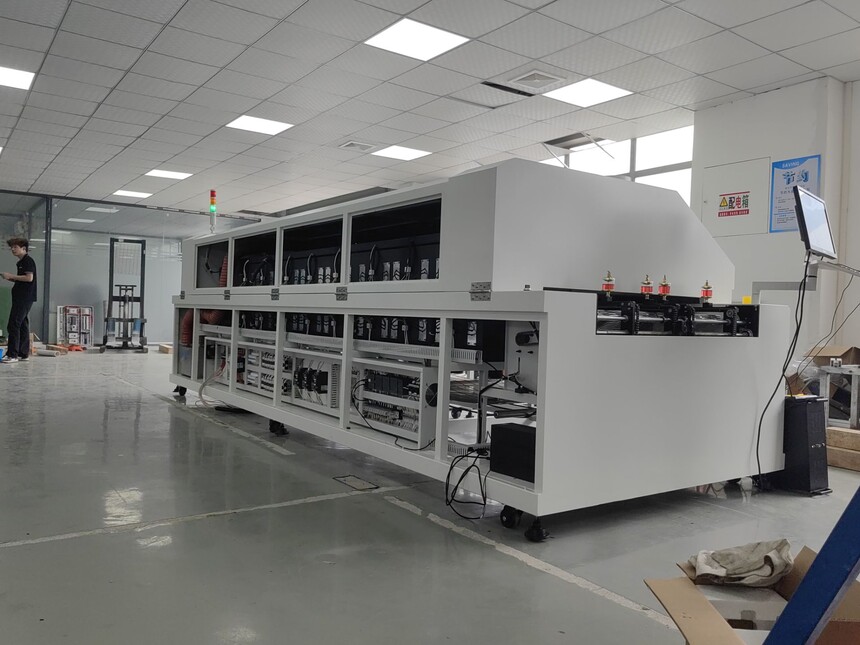

回流焊就是先把裝好芯片元件的電路板放進 SMT 回流焊室。在高溫里,通過熱風回流讓溫度變化,把焊接芯片組件的焊膏熔化,讓芯片組件和電路板焊盤粘在一起,最后一起冷卻。
回流焊工作原理
1. 通常而言,焊料里不會摻入雜質。在運用焊膏的過程中,可精準維持焊料的成分構成
2.能夠精準調控錫膏的施加量,有效規避橋接等焊接缺陷。
3.對構件產生的熱沖擊程度較低,不過有時會致使構件承受較大的熱應力。
4.局部熱源能夠應用于同一基體開展不同的焊接工藝。
5.焊料熔化后產生的表面張力,能夠?qū)ζ骷胖梦恢玫募?xì)微偏差進行修正。 回流焊溫度參數設定方式
1.回流焊溫度檢測儀

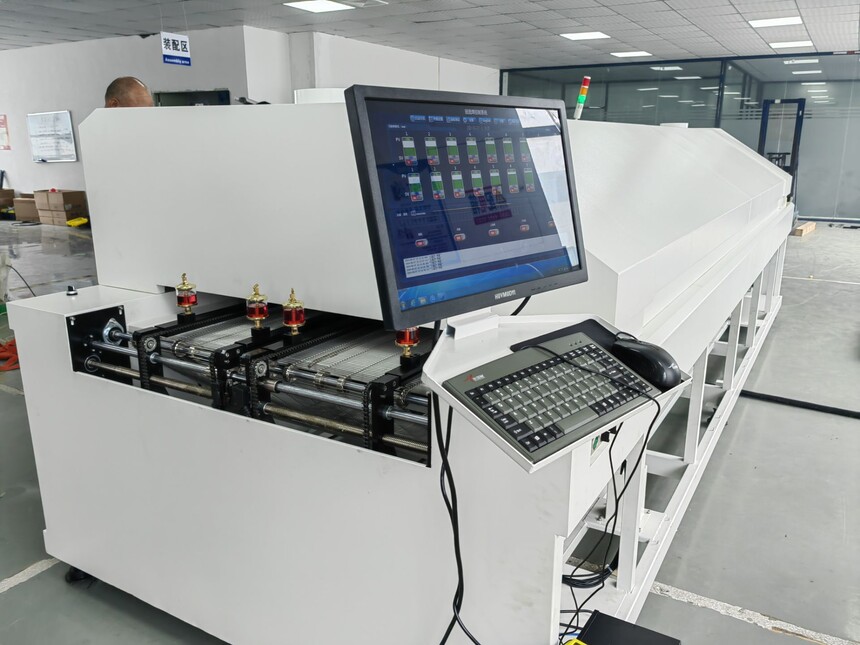

設溫度曲線前,得準備好溫度測試儀、配套熱電偶、高溫焊錫絲、高溫膠帶和形狀記憶合金來測試。臺式回流爐有自帶溫度測試儀,在控制面板上能清楚看到爐室溫度變化,測溫度曲線很方便。但為了匹配不同形狀記憶合金,要用不同的溫度測量樣品和特殊熱電偶。這測試儀用的小直徑熱電偶,熱量小、反應快、測得準。
2.熱電偶的安置位置與固定方式
熱電偶焊接于何處?怎樣進行焊接?原則上,熱電偶應布置在大熱容元件的墊板之上。另外,熱電偶需設置在熱傳感器外殼PCB的中性點處,以此監測布局的溫度分布情況。
在PCB上固定熱電偶,較好的方式是在需測溫位置采用高溫焊膏(sn96ag4)焊接,也可用高溫膠帶固定,不過后者效果不及前者。鑒于形狀記憶合金的尺寸與復雜程度,若在PCB上對稱布置5個及以上熱電偶,便能精準掌握形狀記憶合金的發熱狀況。
3.焊錫膏特性
想正確設回流溫度曲線,得考慮錫膏性能參數,像合金熔點就很重要;亓鲄^(qū)溫度要比合金熔點高30 - 40℃。還有,設預熱區溫度和時間時,得參考焊膏活性溫度和時間,保證回流焊時焊劑活性沒問題。
4.回流焊設備的構造組成

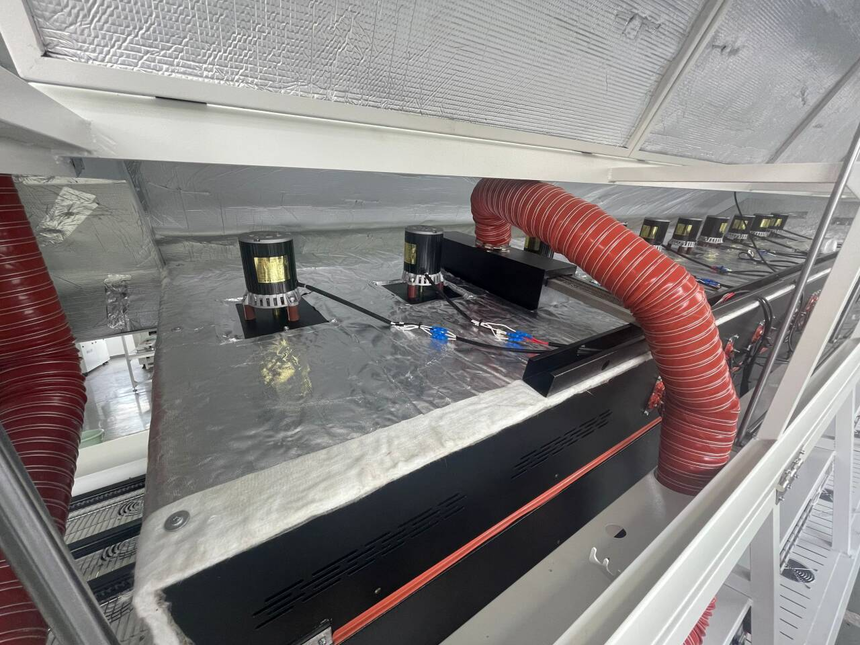

頭一回用臺式回流焊爐,得知道爐子里面啥結構、咋加熱,看看有幾個加熱段,每個加熱段能持續多久、能達到多大能量,熱電偶放哪兒。還得了解熱風咋形成的、風速咋調、熱風咋循環這些關鍵參數,這樣才好設回流溫度曲線。 宏翔智能裝備(深圳 )有限公司,是SMT整線設備供應商,主營業務為JUKI/PANASONIC/YAMAHA貼片機及周邊設備的銷售服務,如貼片機、錫膏印刷機、SPI、AOI、回流焊、波峰焊、激光導航AGV車、上下板機、X-RAY、點料機、自動接料機及首件測試儀等!咨詢熱線:13612865788 |
