回流焊作為SMT產線核心裝備，其工藝參數的精準調控是保障PCB焊點可靠性及產品全生命周期性能的關鍵。其中，溫度曲線（Thermal Profile）的優化設定堪稱工藝控制的核心挑戰——如何通過熱力學建模與動態校準技術，構建符合IPC-7530標準的梯度式升溫/恒溫/冷卻曲線，已成為制約高端電子制造良率的核心瓶頸

回流焊爐精準控溫的實現需基于對工藝原理的深入理解。該工藝通過四個關鍵溫區實現焊接：初始階段PCB進入預熱區時，焊膏內揮發性成分開始氣化，助焊劑同時激活并對焊接面進行清潔處理；隨后過渡至均熱區，通過漸進式升溫消除組件間的熱應力差異，避免后續高溫區造成熱沖擊損傷；當進入核心焊接區時，溫度陡升至焊料熔點，促使金屬合金形成可靠的冶金結合；最終冷卻區實現焊點晶格結構的穩定成型。

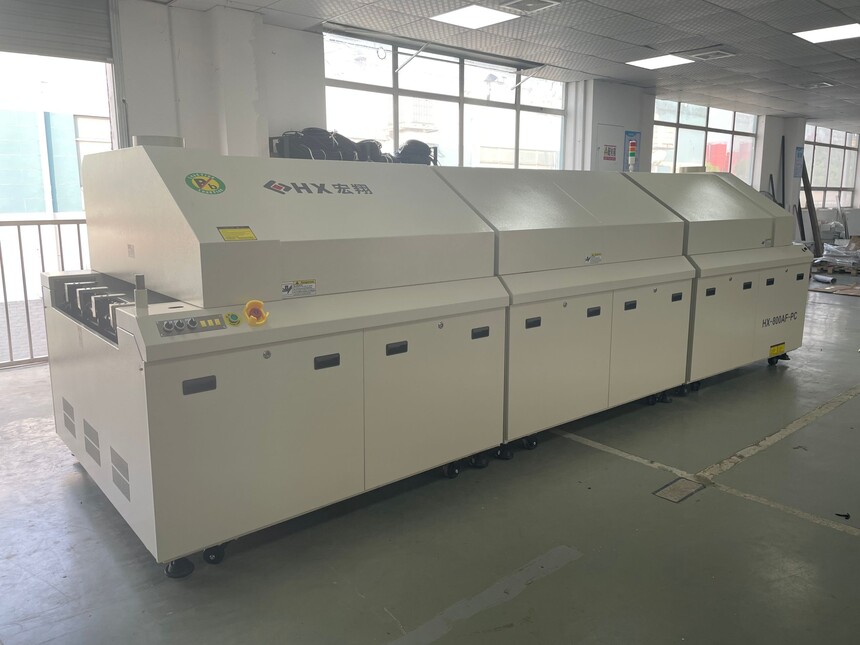

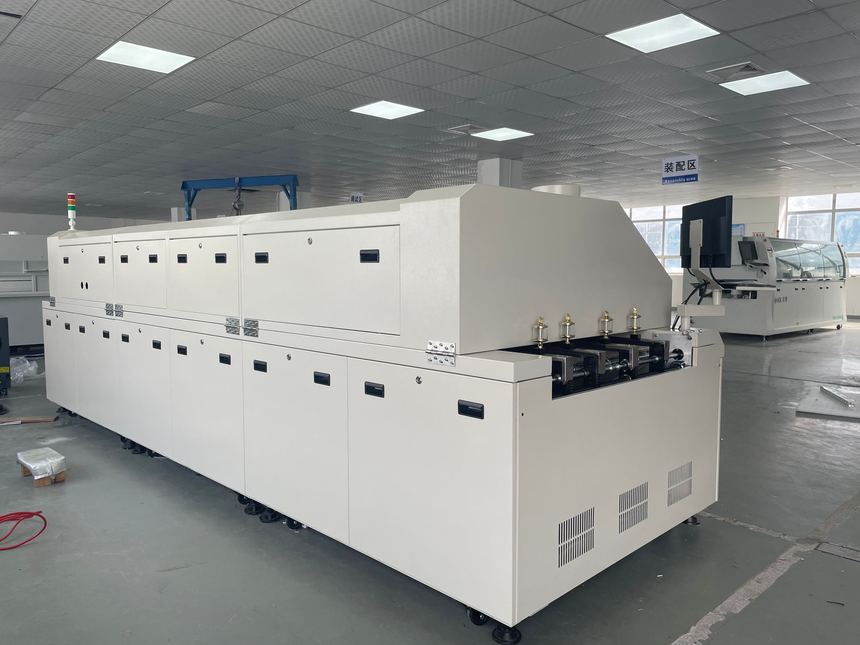

設備采用多級加熱系統配置，包含頂部四組與底部兩組獨立控溫模塊，配合分布式溫度傳感器構建三維熱場。PCB從入口端開始經歷動態熱平衡過程：基板材料從常溫狀態吸收熱能，其溫度變化不僅受加熱器調控，更與環境熱力學參數形成交互作用。工藝控制的核心在于通過各溫區加熱器的功率配比與傳熱管理，使基板實際溫度軌跡嚴格符合IPC標準曲線要求，這需要精確計算各加熱模塊的升溫梯度、熱補償機制以及輸送速度的協同作用。

基于TR360回流焊設備的熱場架構分析，其控溫策略需結合多維度參數進行建模。在縱向熱場分布中，第四加熱器作為峰值溫度執行單元，與第六測溫點形成工藝核心區，該傳感器記錄的153-165秒?yún)^(qū)間（典型值150秒）對應回流曲線液相線頂點。由于傳輸速率恒定且傳感器間距呈規律性分布（第一至第二、第二至第三、第四至第五、第五至第六間距相等，第三至第四間距倍增），可通過等比數列建立時域定位模型。

控溫算法需綜合三個修正系數：1）標準溫度曲線理論值；2）網帶-傳感器垂直間距導致的梯度溫差（固定補償值ΔT）；3）基板材質熱容參數（C值）。通過公式：設定溫度=理論溫度+ΔT+(C×熱傳導系數)，可精準反推各加熱器溫控參數。特別在焊接區需強化動態補償，當PCB進入第四加熱域時，實時匹配材料吸熱速率與熱源輸出功率，確保冶金反應區溫度波動控制在±2℃工藝窗口內。

通過動態調控網帶傳輸速率，實現基板在熱場中的駐留時間與標準回流溫度曲線的工藝時長嚴格匹配。該同步控制機制確保印刷電路板在各傳感器節點的通過時序與預設曲線的關鍵溫度區間形成精準對應，建立時間-溫度雙變量耦合模型。當物料流經各熱力學監測點時，系統通過PID算法實時比對實測數據與理論曲線的時空關系，使基板受熱軌跡的積分面積誤差值（ΔT·t）始終維持在工藝容差范圍內，最終達成全域熱場與標準回流曲線的熱力學平衡。
